Thép Q345 là gì? Đặc điểm, tiêu chuẩn và ứng dụng

Việc am hiểu tường tận thép Q345 là điều cần thiết cho các dự án xây dựng và chế tạo đòi hỏi vật liệu có độ bền cao. Bài viết này cung cấp cái nhìn chuyên sâu, bắt đầu từ khái niệm thép Q345 – loại thép kết cấu hợp kim thấp quan trọng, đến tiêu chuẩn GB/T1591, phân loại chi tiết các cấp Q345A đến Q345E, thành phần hóa học, các đặc tính cơ học then chốt, và những ứng dụng thực tế phổ biến.

Thép Q345 là gì?

Thép Q345 là một loại thép hợp kim thấp có cường độ cao, được phân loại vào nhóm thép kết cấu. Vật liệu này được sử dụng rất phổ biến trong các hạng mục công trình xây dựng và các ứng dụng chế tạo cơ khí đòi hỏi khả năng chịu lực vượt trội.

Việc sản xuất và kiểm định chất lượng thép Q345 phải tuân thủ theo tiêu chuẩn quốc gia GB/T1591 (ví dụ, phiên bản hiện hành là GB/T 1591-2018). Sự tuân thủ nghiêm ngặt tiêu chuẩn này là yếu tố then chốt đảm bảo các đặc tính kỹ thuật quan trọng và độ tin cậy của loại kim loại (Metal) này trong thực tế.

Ý nghĩa của ký hiệu “Q345” được giải thích như sau:

• Chữ “Q”: Đây là chữ cái đầu tiên của từ “屈服” (phiên âm: qūfú) trong tiếng Trung Quốc, có nghĩa là điểm năng suất hay còn gọi là cường độ chảy (Yield strength). Đây là một chỉ số cơ bản, phản ánh khả năng của thép chịu đựng tải trọng trước khi bắt đầu xảy ra biến dạng dẻo không phục hồi.
• Con số “345”: Con số này đại diện cho giá trị giới hạn chảy tối thiểu của thép, được quy định là 345 MPa (Megapascal). Giá trị này áp dụng cho các sản phẩm thép Q345 có độ dày danh nghĩa từ 16mm trở xuống.

Quy trình sản xuất chủ yếu của thép Q345 là thông qua phương pháp thép cán nóng. Quá trình này giúp tạo ra cấu trúc hạt kim loại đồng đều và đạt được các đặc tính cơ học mong muốn cho sản phẩm cuối cùng.

Phân loại thép Q345

Theo tiêu chuẩn GB/T1591, thép Q345 được phân thành 5 cấp chất lượng chính, bao gồm: Q345A, Q345B, Q345C, Q345D, và Q345E. Sự phân cấp này dựa trên những khác biệt nhỏ trong thành phần hóa học và các yêu cầu về thử nghiệm cơ tính, dẫn đến những đặc điểm và phạm vi ứng dụng riêng cho từng cấp.

Những điểm khác biệt cốt lõi và tiêu chí để lựa chọn giữa các cấp thép Q345 tập trung vào các yếu tố sau:

• Độ tinh khiết của thép: Hàm lượng của các tạp chất có hại như Phốt pho (P) và Lưu huỳnh (S) được kiểm soát rất chặt chẽ và có xu hướng giảm dần từ cấp Q345A đến Q345E. Cấp Q345E có độ tinh khiết cao nhất, điều này đồng nghĩa với việc vật liệu có ít các khuyết tật tiềm ẩn bên trong hơn, góp phần nâng cao độ tin cậy.
• Yêu cầu thử nghiệm va đập (Charpy V-Notch Impact Test) và khả năng làm việc ở nhiệt độ thấp: Đây là một trong những yếu tố phân biệt quan trọng nhất, ảnh hưởng trực tiếp đến khả năng của thép khi làm việc trong môi trường nhiệt độ thấp hoặc chịu các tải trọng động, va đập.
  • Q345A: Không có yêu cầu cụ thể về thử nghiệm va đập.
  • Q345B: Yêu cầu thực hiện thử nghiệm va đập ở nhiệt độ +20°C. Đây là cấp thép phổ biến, phù hợp với nhiều ứng dụng thông thường không đòi hỏi quá khắt khe về chịu lạnh.
  • Q345C: Yêu cầu thực hiện thử nghiệm va đập ở nhiệt độ 0°C.
  • Q345D: Yêu cầu thực hiện thử nghiệm va đập ở nhiệt độ -20°C. Cấp này thường yêu cầu hàm lượng Nhôm tổng (Als) ở mức tối thiểu để đảm bảo thép có cấu trúc hạt mịn, từ đó cải thiện độ dai.
  • Q345E: Yêu cầu thực hiện thử nghiệm va đập ở nhiệt độ -40°C. Đây là cấp cao nhất, sở hữu khả năng chịu nhiệt độ thấp (Low-temperature toughness) tốt nhất. Tương tự Q345D, cấp này cũng thường yêu cầu hàm lượng Als tối thiểu và được ưu tiên sử dụng cho các công trình có tầm quan trọng đặc biệt, hoặc những dự án vận hành trong điều kiện môi trường khí hậu lạnh giá và khắc nghiệt.
• Thành phần nguyên tố hợp kim: Một số cấp thép có thể có sự điều chỉnh nhỏ trong hàm lượng các nguyên tố vi hợp kim như Niobi (Nb), Vanadi (V), Titan (Ti) nhằm tối ưu hóa các đặc tính cơ học. Chẳng hạn, các cấp Q345C, Q345D và Q345E thường được khử oxy bằng Nhôm (Al) trong quá trình sản xuất để cải thiện độ dai của thép.

Đối với các kỹ sư thiết kế và quản lý dự án, việc lựa chọn cấp thép Q345 phù hợp phải dựa trên quá trình phân tích kỹ lưỡng các yêu cầu của dự án. Các yếu tố cần xem xét bao gồm loại tải trọng thiết kế (tải trọng tĩnh, tải trọng động), nhiệt độ môi trường vận hành dự kiến, mức độ quan trọng của kết cấu và các yêu cầu đặc thù về độ an toàn.

Ví dụ, đối với các kết cấu được lắp đặt ngoài trời tại những khu vực có mùa đông lạnh giá, hoặc các kết cấu thường xuyên chịu tải trọng va đập, việc ưu tiên lựa chọn thép Q345D hoặc Q345E là cần thiết.

Đối với bộ phận mua hàng, việc hiểu rõ sự khác biệt giữa các cấp thép này là rất quan trọng. Điều này đảm bảo mua đúng loại vật liệu theo yêu cầu của thiết kế, tránh tình trạng mua phải thép cấp thấp hơn tiêu chuẩn gây rủi ro cho công trình, hoặc mua thép cấp quá cao so với nhu cầu gây lãng phí không cần thiết.

Một yêu cầu không thể thiếu là luôn đề nghị nhà cung cấp cung cấp đầy đủ chứng chỉ chất lượng (Mill Certificate) ghi rõ cấp thép và các kết quả thử nghiệm theo tiêu chuẩn.

Bảng thành phần hóa học thép Q345 (Max %)

Thành phần hóa học của thép Q345 là yếu tố then chốt, quyết định đến các đặc tính cơ lý cũng như khả năng gia công của vật liệu. Dưới đây là bảng tổng hợp thành phần hóa học tối đa (tính theo phần trăm khối lượng, %) cho các nguyên tố chính có trong từng cấp thép Q345A, Q345B, Q345C, Q345D, và Q345E:

Vai trò của các nguyên tố hợp kim chính trong việc hình thành tính chất cơ học của thép Q345 được thể hiện như sau:

• Carbon (C): Là nguyên tố quan trọng nhất, ảnh hưởng trực tiếp đến độ cứng và độ bền của thép. Hàm lượng carbon cao hơn sẽ làm tăng độ cứng nhưng đồng thời làm giảm độ dẻo và tính hàn của vật liệu.
• Mangan (Mn): Nguyên tố này có tác dụng tăng cường độ bền và độ cứng của thép, đồng thời cải thiện tính tôi (khả năng đạt được độ cứng cao sau khi tôi). Mangan cũng đóng vai trò trong việc khử oxy và lưu huỳnh trong quá trình luyện kim.
• Silic (Si): Silic giúp tăng độ bền và giới hạn đàn hồi của thép. Giống như Mangan, Silic cũng là một nguyên tố khử oxy hiệu quả.
• Vanadi (V), Niobi (Nb), Titan (Ti): Đây là các nguyên tố vi hợp kim. Dù chỉ được thêm vào với hàm lượng rất nhỏ, chúng có tác dụng đáng kể trong việc làm nhỏ kích thước hạt tinh thể của thép, từ đó tăng cường độ bền và độ dai của vật liệu một cách hiệu quả.
• Phốt pho (P): Là nguyên tố có hại, làm cho thép trở nên giòn ở nhiệt độ thường (còn gọi là giòn nguội).
• Lưu huỳnh (S): Cũng là một tạp chất không mong muốn, gây ra hiện tượng giòn ở nhiệt độ cao (còn gọi là giòn nóng) và làm suy giảm tính hàn của thép. Do đó, hàm lượng của P và S trong thép càng thấp thì chất lượng thép càng cao. Sự khác biệt về hàm lượng P và S tối đa cho phép giữa các cấp Q345A đến Q345E là một trong những yếu tố quan trọng thể hiện sự khác biệt về độ tinh khiết và chất lượng.

Tính chất vật lý của thép Q345

Giới hạn chảy (Yield Strength – σy)

Giới hạn chảy, hay còn gọi là cường độ chảy (ký hiệu σy), là mức ứng suất mà tại đó vật liệu thép bắt đầu thể hiện biến dạng dẻo không phục hồi sau khi loại bỏ tải trọng tác dụng. Đây là một trong những thông số cơ học quan trọng bậc nhất trong lĩnh vực thiết kế kết cấu. Thông số này xác định khả năng chịu tải tối đa của vật liệu trước khi bắt đầu xảy ra biến dạng vĩnh viễn, ảnh hưởng đến tính toàn vẹn và an toàn của công trình.

Dưới đây là bảng tổng hợp giá trị giới hạn chảy tối thiểu (đơn vị MPa) của thép Q345 theo từng cấp chất lượng và theo các khoảng độ dày danh nghĩa khác nhau:

Độ bền kéo (Tensile Strength – σb)

Độ bền kéo, còn được gọi là giới hạn bền kéo (ký hiệu σb), là giá trị ứng suất lớn nhất mà vật liệu thép có thể chịu được trước khi bị phá hủy hoàn toàn khi chịu tác dụng của lực kéo. Thông số này biểu thị khả năng chịu lực tối đa của thép và là một yếu tố quan trọng trong tính toán thiết kế, đảm bảo kết cấu không bị đứt gãy dưới tác động của tải trọng.

Dưới đây là bảng tổng hợp giá trị độ bền kéo (đơn vị MPa) của thép Q345 theo từng cấp chất lượng và theo các khoảng độ dày danh nghĩa khác nhau:

Độ giãn dài tương đối (Elongation – δ), %

Độ giãn dài tương đối, ký hiệu là δ (delta) và được biểu thị bằng tỷ lệ phần trăm (%), là một chỉ tiêu cơ học quan trọng dùng để đánh giá độ dẻo của vật liệu thép. Thông số này thể hiện tỷ lệ phần trăm chiều dài tăng thêm của mẫu thử tại thời điểm bị kéo đứt so với chiều dài ban đầu của mẫu.

Một giá trị độ giãn dài lớn hơn cho thấy thép có khả năng biến dạng lớn hơn trước khi bị phá hủy. Đây là một đặc tính quan trọng đối với các kết cấu cần có khả năng chịu biến dạng đáng kể, giúp cảnh báo trước khi xảy ra sự cố phá hủy đột ngột.

Dưới đây là bảng tổng hợp giá trị độ giãn dài tương đối tối thiểu (%) của thép Q345 theo từng cấp chất lượng và theo các khoảng độ dày danh nghĩa khác nhau, tuân theo tiêu chuẩn GB/T1591:

Thử nghiệm va đập (Charpy V-Notch Impact Test)

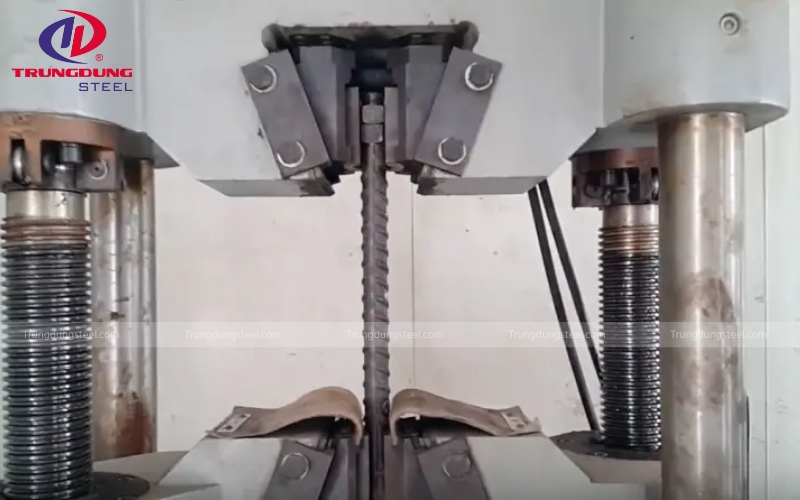

Thử nghiệm va đập là một phương pháp thí nghiệm cơ học tiêu chuẩn được thực hiện nhằm đánh giá độ dai va đập của vật liệu thép. Độ dai va đập biểu thị khả năng của vật liệu hấp thụ năng lượng trước khi bị phá hủy dưới tác động của một tải trọng va đập đột ngột.

Đây là một chỉ tiêu cực kỳ quan trọng, đặc biệt đối với các kết cấu thép phải làm việc trong điều kiện nhiệt độ môi trường thấp hoặc thường xuyên chịu các loại tải trọng động. Kết quả thử nghiệm này giúp đánh giá nguy cơ phá hủy giòn của thép, một dạng phá hủy nguy hiểm có thể xảy ra bất ngờ mà không có dấu hiệu biến dạng dẻo báo trước.

Tiêu chuẩn GB/T1591 quy định rõ ràng các yêu cầu về nhiệt độ thử nghiệm và năng lượng va đập tối thiểu (đơn vị là Joules, ký hiệu KV2) cho các cấp thép Q345B, Q345C, Q345D, và Q345E. Cụ thể:

• Q345B: Yêu cầu thử nghiệm ở nhiệt độ +20°C, với năng lượng va đập tối thiểu thường là 34 Joules (kích thước 12-150mm) và 27Joules (kích thước 150-250mm).
• Q345C: Yêu cầu thử nghiệm ở nhiệt độ 0°C, với năng lượng va đập tối thiểu thường là 34 Joules (kích thước 12-150mm) và 27Joules (kích thước 150-250mm).
• Q345D: Yêu cầu thử nghiệm ở nhiệt độ -20°C, với năng lượng va đập tối thiểu thường là 34 Joules (kích thước 12-150mm) và 27Joules (kích thước 150-400mm).
• Q345E: Yêu cầu thử nghiệm ở nhiệt độ -40°C, với năng lượng va đập tối thiểu thường là 34 Joules (kích thước 12-150mm) và 27Joules (kích thước 150-400mm).

Ý nghĩa của nhiệt độ thử nghiệm va đập:

• Nhiệt độ thử nghiệm va đập cho biết khả năng của thép duy trì được độ dai ở các mức nhiệt độ làm việc khác nhau. Một thực tế là nhiều loại thép có xu hướng trở nên giòn hơn, tức là giảm khả năng chịu va đập, khi nhiệt độ môi trường giảm xuống.
• Do đó, việc lựa chọn cấp thép Q345 có nhiệt độ thử nghiệm va đập phù hợp với nhiệt độ làm việc tối thiểu dự kiến của kết cấu là một yêu cầu thiết yếu để đảm bảo an toàn và ngăn ngừa nguy cơ phá hủy giòn, đặc biệt trong các ứng dụng quan trọng hoặc các công trình đặt tại vùng có khí hậu lạnh.

Độ cứng và khả năng nhiệt luyện

Độ cứng

Độ cứng không phải là một chỉ tiêu cơ học chính được kiểm soát và quy định chặt chẽ đối với thép kết cấu Q345, không giống như các loại thép dụng cụ hay thép chế tạo máy chuyên dùng chịu mài mòn.

Tuy nhiên, dựa trên kinh nghiệm và các tài liệu tham khảo, độ cứng Brinell (thường ký hiệu là HBW) của thép Q345 thường dao động trong khoảng từ 130 đến 190 HBW. Giá trị cụ thể này có thể thay đổi tùy thuộc vào cấp thép (Q345A, B, C, D, E) và trạng thái cung cấp của vật liệu (ví dụ, cán nóng, thường hóa).

Mặc dù không phải là yếu tố quyết định, độ cứng vẫn có mối liên quan nhất định đến khả năng của thép chống lại biến dạng cục bộ khi có lực tác động tập trung, khả năng chống mài mòn bề mặt, và cả khả năng gia công cắt gọt.

Khả năng nhiệt luyện

Về mặt nhiệt luyện, thép Q345 thường được cung cấp và đưa vào sử dụng ở trạng thái cán nóng (as-rolled) hoặc đã qua quá trình thường hóa. Các trạng thái cung cấp này được thiết kế để thép đạt được các đặc tính cơ học tối ưu theo yêu cầu của tiêu chuẩn GB/T1591, phù hợp cho các ứng dụng kết cấu.

Việc thực hiện các quy trình nhiệt luyện phức tạp hơn như tôi (quenching) và ram (tempering) đối với thép Q345 thường không phổ biến và cần được cân nhắc một cách cẩn trọng.

Các quá trình này có thể làm thay đổi đáng kể các đặc tính cơ học ban đầu của vật liệu. Trong nhiều trường hợp, việc tôi và ram có thể không cần thiết cho các ứng dụng kết cấu thông thường mà thép Q345 hướng đến. Nếu có bất kỳ yêu cầu đặc biệt nào về nhiệt luyện bổ sung cho thép Q345, điều quan trọng là phải tuân theo các hướng dẫn kỹ thuật cụ thể từ nhà sản xuất thép hoặc tham vấn ý kiến từ các chuyên gia vật liệu để đảm bảo không làm ảnh hưởng tiêu cực đến tính năng của sản phẩm.

Ưu điểm vượt trội khi sử dụng thép Q345 cho các công trình

Việc lựa chọn thép Q345 mang lại nhiều lợi ích đáng kể cho các dự án xây dựng và chế tạo, nhờ vào những đặc tính kỹ thuật ưu việt của loại vật liệu này.

• Cường độ cao, tối ưu hóa thiết kế: Với giới hạn chảy tối thiểu đạt 345 MPa (áp dụng cho thép có độ dày danh nghĩa ≤16mm), thép Q345 cho phép các kỹ sư xây dựng và nhà thiết kế có thể tính toán và triển khai các kết cấu chịu lực với tiết diện vật liệu nhỏ hơn so với khi sử dụng các loại thép carbon thông thường có cường độ thấp hơn (ví dụ như thép Q235). Điều này trực tiếp dẫn đến việc giảm khối lượng thép cần thiết cho công trình, từ đó giúp tối ưu hóa thiết kế và góp phần tiết kiệm chi phí vật liệu.
• Độ bền và độ dẻo dai tốt: Thép Q345 thể hiện một sự cân bằng hợp lý giữa độ bền (khả năng chịu tải trọng mà không bị phá hủy) và độ dẻo dai (khả năng biến dạng đáng kể trước khi bị phá hủy). Đặc biệt, các cấp thép cao hơn như Q345D và Q345E được biết đến với khả năng chịu tải trọng động và va đập tốt, ngay cả trong điều kiện nhiệt độ môi trường thấp. Đặc tính này rất quan trọng cho các kết cấu yêu cầu độ an toàn và độ tin cậy cao.
• Tính hàn tốt: Nhờ thành phần hóa học được kiểm soát chặt chẽ trong quá trình sản xuất, thép Q345 sở hữu tính hàn tốt khi được áp dụng các quy trình hàn phù hợp và được thực hiện bởi thợ hàn có tay nghề. Các phương pháp hàn phổ biến như hàn hồ quang tay (SMAW), hàn MIG/MAG (GMAW), hay hàn tự động dưới lớp thuốc (SAW) đều có thể áp dụng hiệu quả. Khả năng hàn tốt là một yếu tố then chốt, đặc biệt quan trọng cho việc chế tạo các kết cấu hàn phức tạp và đòi hỏi độ chính xác cao.
• Khả năng gia công linh hoạt: Thép Q345 có thể được gia công bằng nhiều phương pháp phổ biến trong ngành cơ khí và xây dựng. Các hoạt động như cắt (bằng phương pháp oxy-gas, plasma, hoặc laser), uốn, chấn định hình có thể được thực hiện một cách tương đối dễ dàng trên loại thép này. Khả năng gia công linh hoạt tạo điều kiện thuận lợi cho việc sản xuất các cấu kiện thép với hình dạng và kích thước đa dạng, đáp ứng yêu cầu cụ thể của từng thiết kế.
• Hiệu quả kinh tế cho nhiều ứng dụng: Mặc dù giá thành ban đầu của thép Q345 có thể cao hơn một chút so với một số loại thép carbon thông thường, nhưng khi xem xét tổng thể, việc sử dụng loại thép này có thể mang lại hiệu quả kinh tế đáng kể cho nhiều dự án.

Ứng dụng thực tế đa dạng của thép Q345 trong các ngành công nghiệp

Với những đặc tính kỹ thuật ưu việt đã được phân tích, thép Q345 đã và đang chứng minh vai trò quan trọng của mình thông qua việc được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Loại thép này không chỉ là một vật liệu xây dựng cốt lõi mà còn là một thành phần không thể thiếu trong nhiều ngành công nghiệp sản xuất.

• Xây dựng công nghiệp và dân dụng:
  • Ứng dụng: Thép Q345 được sử dụng để chế tạo các cấu kiện chịu lực chính như khung cột, dầm, sàn thép, và hệ giàn không gian cho các công trình quy mô lớn. Các ví dụ điển hình bao gồm nhà xưởng công nghiệp, các tòa nhà cao tầng, trung tâm thương mại, và sân vận động. Trong các ứng dụng này, các sản phẩm như thép tấm Q345 và các loại thép hình (như thép hình H, I, U) Q345 rất được ưa chuộng.
  • Lý do lựa chọn: Cường độ cao của thép Q345 cho phép các kỹ sư thiết kế những kết cấu có khả năng vượt nhịp lớn hơn, tạo ra không gian sử dụng bên trong rộng rãi và thoáng đãng hơn. Đồng thời, việc sử dụng thép cường độ cao cũng góp phần làm giảm tổng trọng lượng của công trình, từ đó có thể tối ưu hóa thiết kế móng và giảm chi phí xây dựng tổng thể.
• Công trình cầu đường và hạ tầng giao thông:
  • Ứng dụng: Thép Q345 là vật liệu chủ lực trong việc chế tạo dầm cầu, các kết cấu chịu lực chính của cầu thép, cầu vượt bộ hành, cầu vượt đường bộ, cũng như các kết cấu phụ trợ quan trọng trong hệ thống hạ tầng giao thông. Đây là một trong những lĩnh vực ứng dụng tiêu biểu và đòi hỏi cao nhất đối với thép kết cấu như Q345.
  • Lý do lựa chọn: Khả năng chịu được các tải trọng lớn, bao gồm cả tải trọng động (do phương tiện di chuyển) và độ bền mỏi tốt của thép Q345 là những yếu tố then chốt. Các đặc tính này đảm bảo an toàn, ổn định và tuổi thọ lâu dài cho các công trình giao thông huyết mạch.
• Đóng tàu và công trình biển:
  • Ứng dụng: Trong ngành công nghiệp đóng tàu, thép Q345 được dùng để chế tạo thân tàu, vỏ tàu, và các kết cấu chịu lực quan trọng trên boong tàu. Đối với các công trình biển như giàn khoan dầu khí ngoài khơi hay chân đế cho các tuabin gió biển, thép Q345 cũng là một lựa chọn phổ biến. Đặc biệt, các cấp thép như Q345D và Q345E, với khả năng chịu va đập tốt ngay cả ở nhiệt độ thấp, thường được ưu tiên cho các ứng dụng này.
  • Lý do lựa chọn: Các công trình biển và tàu thủy phải hoạt động trong môi trường khắc nghiệt, chịu tác động liên tục của sóng biển, gió lớn, và tiềm ẩn nguy cơ va chạm. Do đó, vật liệu sử dụng cần có độ bền cao, độ dai tốt để chống chịu các điều kiện này. Ngoài ra, tùy theo môi trường cụ thể, các biện pháp chống ăn mòn bổ sung có thể được yêu cầu.
• Chế tạo máy móc, thiết bị công nghiệp:
  • Ứng dụng: Thép Q345 được sử dụng rộng rãi trong ngành chế tạo máy móc và thiết bị công nghiệp. Các ứng dụng cụ thể bao gồm sản xuất khung sườn cho xe tải nặng, rơ moóc, các loại cần trục, máy xúc, máy ủi, các thiết bị nâng hạ, cũng như nhiều bộ phận máy móc khác yêu cầu khả năng chịu lực tốt và khả năng chống mài mòn ở mức độ vừa phải.
  • Lý do lựa chọn: Khả năng chịu lực tốt và độ cứng vững cao của thép Q345 giúp đảm bảo các thiết bị máy móc hoạt động một cách ổn định, chính xác và có độ bền bỉ cao trong suốt quá trình vận hành.
• Sản xuất bồn bể chứa, đường ống áp lực (thấp và trung bình), nồi hơi:
  • Ứng dụng: Thép Q345 được dùng để chế tạo các loại bồn chứa xăng dầu, hóa chất, các silo chứa vật liệu rời (xi măng, ngũ cốc), các loại nồi hơi công nghiệp, và các bình chịu áp lực hoạt động ở mức áp suất thấp và trung bình, phù hợp với các yêu cầu kỹ thuật của tiêu chuẩn.
  • Lý do lựa chọn: Tính hàn tốt của thép Q345 là một yếu tố quan trọng, giúp đảm bảo độ kín và độ bền của các mối hàn. Điều này cực kỳ cần thiết để đáp ứng các yêu cầu an toàn nghiêm ngặt cho các thiết bị chứa và đường ống chịu áp lực.

Đối chiếu thép Q345 với các tiêu chuẩn quốc tế

Trong bối cảnh hội nhập kinh tế và thương mại toàn cầu ngày càng sâu rộng, việc hiểu rõ các mác thép tương đương với thép Q345 theo những tiêu chuẩn quốc tế phổ biến khác nhau là một yêu cầu rất cần thiết. Kiến thức này giúp cho các kỹ sư, nhà thiết kế, và đặc biệt là bộ phận mua hàng có thể dễ dàng hơn trong việc lựa chọn vật liệu thay thế khi cần thiết, hoặc khi làm việc với các đối tác, tài liệu kỹ thuật, hay dự án có nguồn gốc từ các quốc gia khác nhau.

Dưới đây là bảng tham khảo một số mác thép phổ biến từ các hệ thống tiêu chuẩn quốc tế được xem là có những tính chất tương đương với thép Q345. Bảng này chủ yếu tập trung vào mác Q345B do tính phổ biến rộng rãi của nó. Tuy nhiên, cần nhấn mạnh rằng sự “tương đương” này nên được xem xét một cách cẩn trọng và không đồng nghĩa với sự giống hệt hoàn toàn.

Quy cách thép tấm Q345 tiêu chuẩn và các loại hình sản phẩm khác

Thép Q345 được cung cấp trên thị trường dưới nhiều dạng sản phẩm và quy cách khác nhau, nhằm đáp ứng nhu cầu đa dạng của các loại hình dự án xây dựng và chế tạo. Việc nắm vững các thông tin về quy cách thép là rất quan trọng, giúp cho quá trình lập kế hoạch, thiết kế chi tiết và thực hiện đặt hàng vật liệu được diễn ra một cách chính xác và hiệu quả.

Thép tấm Q345: Đây là dạng sản phẩm phổ biến và được sử dụng rộng rãi nhất của dòng thép Q345.

• Độ dày: Dải độ dày của thép tấm Q345 rất phong phú, thường bắt đầu từ khoảng 3mm và có thể lên đến trên 200mm, thậm chí dày hơn tùy theo năng lực của nhà sản xuất và yêu cầu đặc biệt của dự án. Một số độ dày phổ biến thường gặp trên thị trường bao gồm: 3mm, 4mm, 5mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm, 18mm, 20mm, 25mm, 30mm, 40mm, 50mm, 60mm, 80mm, 100mm, và các độ dày lớn hơn.
• Khổ rộng: Các khổ rộng tiêu chuẩn của thép tấm Q345 mà các nhà máy thường sản xuất là 1500mm, 2000mm, 2500mm, và 3000mm. Trong một số trường hợp, các nhà máy lớn có khả năng cung cấp các khổ rộng đặc biệt, lớn hơn theo đơn đặt hàng của các dự án quy mô.
• Chiều dài: Chiều dài tiêu chuẩn của thép tấm Q345 thường là 6000mm (6 mét) hoặc 12000mm (12 mét). Ngoài ra, để tối ưu hóa việc sử dụng vật liệu và giảm thiểu phế liệu, thép tấm Q345 cũng có thể được các nhà cung cấp cắt theo chiều dài yêu cầu cụ thể của khách hàng.

Các loại hình sản phẩm khác từ thép Q345:

Bên cạnh thép tấm, thép Q345 còn có thể được sản xuất và cung cấp dưới các dạng sản phẩm khác, tùy thuộc vào nhu cầu thị trường và khả năng của nhà sản xuất:

• Thép hình Q345: Bao gồm các loại thép hình kết cấu phổ biến như thép hình H (H-beam), thép hình I (I-beam), thép hình U (U-channel), và đôi khi là thép hình V (Angle steel). Các loại thép hình Q345 này được sử dụng rất rộng rãi trong các kết cấu khung nhà xưởng, nhà cao tầng, cầu thép và nhiều ứng dụng xây dựng khác.
• Thép ống Q345: Có thể là thép ống đúc (seamless pipe) hoặc thép ống hàn (welded pipe) được sản xuất từ nguyên liệu thép Q345. Thép ống Q345 thường được dùng trong các kết cấu chịu lực dạng ống, các hệ thống đường ống dẫn chịu áp lực vừa phải, hoặc trong các ứng dụng cơ khí chế tạo.
• Thép cuộn Q345: Thép Q345 dạng cuộn (hot-rolled coil) thường được sử dụng làm nguyên liệu đầu vào cho quá trình sản xuất các sản phẩm thép khác (ví dụ như thép ống hàn, thép hình cán nguội) hoặc để chế tạo các chi tiết máy móc, thiết bị thông qua các phương pháp dập định hình, cắt laser.

Bảng quy cách thép tấm Q345 phổ biến:

Lựa chọn, gia công và bảo quản thép Q345 hiệu quả

Để khai thác tối đa những ưu điểm của thép Q345, đồng thời đảm bảo an toàn và độ bền lâu dài cho công trình, việc thực hiện đúng các quy trình từ lựa chọn vật liệu, gia công đến bảo quản là vô cùng quan trọng. Dưới đây là một số hướng dẫn và lưu ý chuyên môn:

Lựa chọn mác thép và cấp chất lượng

Việc lựa chọn mác thép Q345 và cấp chất lượng (từ Q345A đến Q345E) phải được dựa trên những phân tích kỹ lưỡng về yêu cầu cụ thể của bản vẽ thiết kế và điều kiện làm việc thực tế của kết cấu.

• Căn cứ vào các yếu tố thiết kế: Bao gồm các loại tải trọng tính toán (tải trọng tĩnh, tải trọng động, tải trọng lặp), điều kiện môi trường vận hành (nhiệt độ làm việc dự kiến, độ ẩm tương đối, sự hiện diện của các yếu tố có khả năng gây ăn mòn như môi trường biển, hóa chất công nghiệp), và mức độ quan trọng cũng như yêu cầu về tuổi thọ của kết cấu.
• Ví dụ minh họa: Đối với các kết cấu phải chịu tải trọng động lớn, thường xuyên thay đổi, hoặc các công trình được lắp đặt và vận hành trong môi trường có nhiệt độ thấp (ví dụ, kho lạnh, các công trình ở vùng khí hậu khắc nghiệt), việc ưu tiên lựa chọn các cấp thép Q345D hoặc Q345E (với yêu cầu thử nghiệm va đập ở nhiệt độ âm) là rất cần thiết. Ngược lại, đối với các ứng dụng thông thường, không có yêu cầu quá khắt khe về chịu lạnh hay tải trọng đặc biệt, cấp thép Q345B có thể là một lựa chọn kinh tế và phù hợp, đáp ứng đủ các yêu cầu kỹ thuật.

Kỹ thuật gia công

Quá trình gia công thép Q345 cần tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo chất lượng của cấu kiện và kết cấu cuối cùng.

• Khả năng hàn: Thép Q345 nhìn chung được đánh giá là có khả năng hàn tốt. Tuy nhiên, để đạt được chất lượng mối hàn cao nhất và đảm bảo tính toàn vẹn của kết cấu, cần chú ý:
  • Lựa chọn vật liệu hàn (que hàn, dây hàn, thuốc hàn) phải phù hợp với mác thép Q345 đang sử dụng và tương thích với các yêu cầu của thiết kế.
  • Tuyệt đối tuân thủ quy trình hàn đã được phê duyệt và kiểm nghiệm (WPS – Welding Procedure Specification). Quy trình này bao gồm các thông số chi tiết như việc chuẩn bị mép hàn (làm sạch, tạo góc vát), kiểm soát nhiệt độ gia nhiệt sơ bộ (preheating) nếu cần thiết (đặc biệt quan trọng đối với thép có độ dày lớn hoặc có hàm lượng carbon tương đương cao để tránh nứt), và duy trì nhiệt độ giữa các lớp hàn (interpass temperature) trong giới hạn cho phép.
  • Thợ hàn thực hiện công việc phải có tay nghề cao, được đào tạo bài bản và có chứng chỉ hàn phù hợp với loại công việc và vị trí hàn.
• Cắt, uốn, tạo hình:
  • Các phương pháp cắt thép Q345 phổ biến như cắt bằng ngọn lửa oxy-gas, cắt plasma, hoặc cắt laser đều có thể được áp dụng. Lựa chọn phương pháp cắt phụ thuộc vào độ dày của thép, yêu cầu về độ chính xác và chất lượng bề mặt cắt, cũng như năng suất mong muốn.
  • Khi thực hiện các thao tác uốn hoặc chấn định hình thép Q345, một yếu tố cực kỳ quan trọng cần lưu ý là bán kính uốn tối thiểu cho phép đối với từng độ dày và cấp thép cụ thể. Việc uốn với bán kính quá nhỏ có thể gây ra hiện tượng nứt gãy tại vùng uốn hoặc làm suy giảm đáng kể các đặc tính cơ học của vật liệu tại vị trí đó.

Kiểm định chất lượng (QA/QC)

Công tác QA/QC (Quality Assurance/Quality Control – Đảm bảo chất lượng/Kiểm soát chất lượng) đóng vai trò then chốt trong suốt quá trình sử dụng thép Q345.

• Luôn yêu cầu nhà cung cấp cung cấp đầy đủ bộ chứng chỉ xuất xưởng gốc của lô hàng (Mill Certificate). Chứng chỉ này phải ghi rõ ràng và chi tiết các thông số quan trọng như thành phần hóa học chính xác của mẻ thép, các kết quả thử nghiệm cơ tính (giới hạn chảy, độ bền kéo, độ giãn dài, kết quả thử va đập nếu có yêu cầu), và các thử nghiệm khác đã được nhà sản xuất thực hiện theo tiêu chuẩn.
• Đối với các công trình có yêu cầu đặc biệt cao về an toàn và chất lượng, hoặc các hạng mục quan trọng, việc thực hiện các thử nghiệm kiểm tra bổ sung tại các phòng thí nghiệm độc lập, được công nhận là cần thiết. Các thử nghiệm này giúp xác nhận lại chất lượng của vật liệu trước khi đưa vào gia công và lắp dựng.

Bảo quản thép Q345

Việc bảo quản thép Q345 đúng cách giúp duy trì chất lượng vật liệu và hạn chế các hư hỏng không đáng có.

• Thép Q345 nên được bảo quản tại các khu vực kho bãi khô ráo, có mái che và hệ thống thông gió tốt. Tránh để thép tiếp xúc trực tiếp với mưa, nước, hoặc môi trường có độ ẩm cao trong thời gian dài, vì điều này sẽ thúc đẩy quá trình gỉ sét bề mặt.
• Nếu thép cần được lưu kho trong thời gian dài, nên áp dụng các biện pháp che phủ kỹ lưỡng (ví dụ, sử dụng bạt chống thấm) hoặc xem xét việc sử dụng các loại sơn lót chống gỉ tạm thời để bảo vệ bề mặt thép.
• Việc xếp đặt thép trong kho cũng cần được thực hiện đúng cách. Thép tấm nên được kê trên các thanh gỗ hoặc giá đỡ phù hợp để tránh tiếp xúc trực tiếp với mặt đất ẩm, đồng thời đảm bảo thép được giữ phẳng, không bị cong vênh hay biến dạng trong quá trình lưu trữ.

So sánh thép Q345 với các mác thép carbon thông dụng

Để hiểu rõ hơn về vị thế và những ưu điểm đặc trưng của thép Q345, việc đặt nó trong một phép so sánh với các mác thép carbon kết cấu thông dụng khác là rất cần thiết.

Các mác thép như Q235 (theo tiêu chuẩn Trung Quốc GB/T 700), SS400 (theo tiêu chuẩn Nhật Bản JIS G3101), và A36 (theo tiêu chuẩn Mỹ ASTM A36) là những ví dụ điển hình thường được sử dụng trong nhiều ứng dụng xây dựng. Về mặt cường độ, các loại thép này có thể được xem là có đặc tính khác biệt rõ rệt, gần như là antonyms (đối lập), so với thép Q345 vốn là thép cường độ cao.

So sánh về cường độ (giới hạn chảy và độ bền kéo)

Sự khác biệt nổi bật nhất giữa thép Q345 và các mác thép carbon thông thường nằm ở các chỉ tiêu về cường độ.

• Thép Q345, ví dụ như cấp Q345B với độ dày ≤16mm, có giới hạn chảy tối thiểu là 345 MPa và độ bền kéo nằm trong khoảng 470-630 MPa.
• Trong khi đó, thép Q235 có giới hạn chảy tối thiểu chỉ khoảng 235 MPa.
• Thép SS400 có độ bền kéo trong khoảng 400-510 MPa, và giới hạn chảy thường ở mức ≥245 MPa.
• Thép A36 có giới hạn chảy tối thiểu là 250 MPa (khoảng 36 ksi).

Rõ ràng, thép Q345 sở hữu giới hạn chảy và độ bền kéo cao hơn đáng kể. Sự chênh lệch về cường độ này mang lại một lợi thế quan trọng: thép Q345 có khả năng chịu được các tải trọng lớn hơn.

Hoặc, dưới cùng một mức tải trọng, việc sử dụng thép Q345 cho phép các kỹ sư thiết kế kết cấu với tiết diện vật liệu mỏng hơn, dẫn đến trọng lượng kết cấu nhẹ hơn so với khi sử dụng các mác thép carbon có cường độ thấp hơn.

So sánh về thành phần hóa học

Sự khác biệt về cường độ giữa các loại thép này bắt nguồn chủ yếu từ sự khác biệt trong thành phần hóa học.

• Thép Q345 được phân loại là thép hợp kim thấp. Ngoài các thành phần cơ bản như Carbon (C), Silic (Si), và Mangan (Mn) với tỷ lệ được kiểm soát, thép Q345 còn được bổ sung một lượng nhỏ các nguyên tố hợp kim khác. Các nguyên tố như Vanadi (V), Niobi (Nb), và Titan (Ti) thường được thêm vào để tăng cường các đặc tính cơ học, đặc biệt là độ bền và độ dai của thép.
• Ngược lại, các mác thép như Q235, SS400, và A36 chủ yếu là thép carbon. Trong thành phần của chúng, hàm lượng các nguyên tố hợp kim (ngoài Mn và Si ở mức độ nhất định) là rất thấp hoặc gần như không có. Cường độ của các loại thép này chủ yếu phụ thuộc vào hàm lượng carbon và các quá trình luyện kim cơ bản.

So sánh về ứng dụng điển hình

Từ sự khác biệt về cường độ và thành phần hóa học, phạm vi ứng dụng điển hình của các loại thép này cũng có sự phân hóa rõ rệt.

• Do sở hữu cường độ cao hơn, thép Q345 thường được ưu tiên lựa chọn cho các kết cấu phải chịu tải trọng lớn, các công trình đòi hỏi độ bền và độ an toàn cao, hoặc trong các trường hợp cần tối ưu hóa khối lượng vật liệu để giảm trọng lượng tổng thể của công trình. Các ví dụ tiêu biểu bao gồm các nhịp cầu lớn, kết cấu chính của các tòa nhà cao tầng, khung gầm của các loại máy móc hạng nặng, và các thiết bị công nghiệp chịu lực phức tạp.
• Trong khi đó, các mác thép Q235, SS400, và A36 thường phù hợp hơn cho các kết cấu thông thường, chịu các loại tải trọng ở mức vừa và nhỏ, và không có những yêu cầu quá khắt khe về cường độ. Các ứng dụng phổ biến của chúng bao gồm khung nhà xưởng có quy mô nhỏ, các kết cấu phụ trợ, lan can, cầu thang, và các chi tiết không yêu cầu khả năng chịu lực quá cao.

So sánh về chi phí

Về mặt chi phí ban đầu của vật liệu:

• Thép Q345 thường có giá thành cao hơn một chút so với các mác thép carbon thông thường như Q235, SS400, và A36. Lý do chính là do thành phần hợp kim trong thép Q345 phức tạp hơn, và quy trình sản xuất để đạt được các đặc tính cường độ cao có thể đòi hỏi các yêu cầu công nghệ cao hơn.
• Tuy nhiên, việc đánh giá chi phí không nên chỉ dừng lại ở giá mua vật liệu ban đầu. Cần phải xem xét chi phí tổng thể của toàn bộ dự án. Như đã đề cập, việc sử dụng thép Q345 có thể giúp giảm đáng kể khối lượng thép cần thiết cho công trình. Điều này không chỉ tiết kiệm chi phí vật liệu mà còn có thể kéo theo việc giảm chi phí vận chuyển (do khối lượng nhẹ hơn), chi phí lắp dựng (do cấu kiện có thể gọn nhẹ hơn), và trong một số trường hợp cụ thể, thậm chí có thể giảm cả chi phí cho việc thiết kế và thi công nền móng (do tải trọng tổng thể của công trình lên móng giảm).

Các câu hỏi thường gặp về thép Q345 (FAQ)

Dưới đây là một số câu hỏi thường gặp liên quan đến thép Q345, cùng với những giải đáp ngắn gọn và súc tích, giúp người đọc làm rõ hơn các thắc mắc phổ biến.

Thép Q345 có bị gỉ không? Cách bảo vệ thép Q345 khỏi ăn mòn hiệu quả?

Có, thép Q345 là một loại thép hợp kim thấp, không phải là thép không gỉ. Do đó, thép Q345 vẫn có thể bị gỉ sét khi tiếp xúc với môi trường có độ ẩm cao, nước, hoặc các tác nhân gây ăn mòn khác.

Để bảo vệ thép Q345 khỏi sự ăn mòn một cách hiệu quả, các biện pháp phổ biến thường được áp dụng bao gồm: sơn phủ bề mặt (sử dụng các lớp sơn lót chống gỉ và các lớp sơn phủ màu hoàn thiện), mạ kẽm nhúng nóng (một phương pháp rất hiệu quả cho bảo vệ lâu dài), hoặc sử dụng các loại lớp phủ bảo vệ chuyên dụng khác tùy thuộc vào điều kiện làm việc cụ thể của kết cấu và tuổi thọ yêu cầu của công trình.

Sự khác biệt chính giữa Q345B và S355JR là gì khi cả hai đều có vẻ tương đương?

Mặc dù thép Q345B (theo tiêu chuẩn GB/T1591 của Trung Quốc) và thép S355JR (theo tiêu chuẩn EN 10025-2 của Châu Âu) thường được xem là có tính chất cơ học tương đương, đặc biệt về mặt cường độ, vẫn tồn tại những khác biệt nhỏ cần lưu ý. Sự khác biệt này có thể nằm ở giới hạn cho phép của một số nguyên tố hóa học trong thành phần, hoặc các yêu cầu chi tiết hơn về năng lượng va đập trong thử nghiệm Charpy V-Notch.

Ví dụ, thép S355JR thường yêu cầu năng lượng va đập tối thiểu là 27 Joules ở nhiệt độ +20°C, trong khi thép Q345B thường có yêu cầu là 34 Joules ở cùng nhiệt độ thử nghiệm. Do đó, khi xem xét việc thay thế giữa hai loại thép này, đặc biệt trong các ứng dụng quan trọng hoặc có yêu cầu kỹ thuật cao, việc tham khảo kỹ lưỡng và đối chiếu chi tiết các quy định trong tiêu chuẩn gốc của từng loại là vô cùng cần thiết.

Có thể sử dụng thép Q345 để chế tạo các chi tiết máy chịu mài mòn cao không?

Thép Q345 được thiết kế và sản xuất chủ yếu cho các ứng dụng kết cấu chịu lực, nơi các yếu tố như độ bền, độ dẻo dai, và khả năng hàn là quan trọng hàng đầu. Loại thép này không phải là vật liệu chuyên dụng cho các chi tiết máy phải chịu điều kiện mài mòn cao.

Đối với các ứng dụng đòi hỏi khả năng chống mài mòn vượt trội, nên xem xét lựa chọn các loại thép có hàm lượng carbon cao hơn, các loại thép công cụ, hoặc các dòng thép hợp kim được thiết kế đặc biệt để chống mài mòn (ví dụ như các mác thép Hardox hoặc tương đương). Ngoài ra, các biện pháp xử lý bề mặt như thấm carbon, thấm nitơ, hoặc các phương pháp phủ cứng bề mặt cũng có thể được áp dụng để tăng cường khả năng chống mài mòn cho các chi tiết làm từ thép thông thường hoặc thép Q345 nếu yêu cầu không quá khắc nghiệt.

Mật độ của thép Q345 là bao nhiêu, có khác biệt so với thép carbon thông thường không?

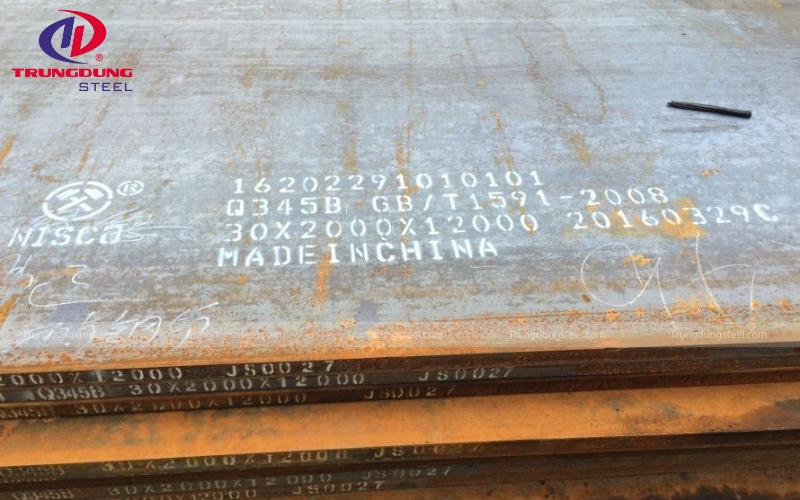

Mật độ của thép Q345 là khoảng 7.85 g/cm³ (hoặc tương đương 7850 kg/m³). Giá trị này về cơ bản là tương tự như mật độ của hầu hết các loại thép carbon thông thường và các loại thép hợp kim thấp khác.

Sự khác biệt về mật độ (nếu có) giữa thép Q345 và các loại thép carbon phổ biến là không đáng kể và thường không gây ảnh hưởng lớn đến các tính toán thiết kế kết cấu thông thường liên quan đến trọng lượng bản thân.

Khi hàn thép Q345 với thép carbon thông thường (ví dụ Q235), cần lưu ý những gì?

Việc hàn thép Q345 (thép hợp kim thấp, cường độ cao) với các loại thép carbon thông thường (ví dụ như Q235, có cường độ thấp hơn) là một tình huống có thể gặp trong thực tế. Khi thực hiện việc hàn ghép hai loại thép khác nhau này, cần đặc biệt lưu ý một số điểm sau:

• Lựa chọn vật liệu hàn (que hàn, dây hàn) phải đảm bảo khả năng tương thích với cả hai loại thép nền và có khả năng tạo ra mối hàn có cơ tính đáp ứng yêu cầu thiết kế. Thông thường, việc lựa chọn vật liệu hàn sẽ ưu tiên đảm bảo cơ tính của mối hàn tương đương hoặc cao hơn cơ tính của thép có cường độ thấp hơn trong liên kết, hoặc phải tuân theo một quy trình hàn đặc biệt đã được kiểm chứng.
• Việc kiểm soát chặt chẽ nhiệt lượng đầu và trong quá trình hàn là rất quan trọng.
• Xem xét quy trình gia nhiệt sơ bộ cho thép Q345, đặc biệt khi hàn với thép có độ dày lớn hoặc trong điều kiện môi trường lạnh, để giảm tốc độ nguội và hạn chế nguy cơ nứt mối hàn.
• Tuân thủ quy trình hàn đã được xây dựng và phê duyệt (WPS) để tránh các khuyết tật hàn tiềm ẩn như nứt, không ngấu, hoặc các biến dạng không mong muốn.

Trung Dũng Steel – Nhà cung cấp thép giá tốt, chất lượng hiện nay

Với nhiều năm kinh nghiệm, chúng tôi tự hào mang đến cho khách hàng các sản phẩm thép chất lượng cao, đáp ứng các tiêu chuẩn quốc tế như thép cây, thép cuộn,… Trung Dũng cam kết mang lại giá trị vượt trội của sản phẩm, dịch vụ khách hàng chuyên nghiệp và giá cả cạnh tranh.

Đừng ngần ngại kết nối với đội ngũ chuyên gia của Trung Dũng Steel ngay hôm nay. Chúng tôi sẵn sàng lắng nghe, tư vấn và cung cấp giải pháp thép tối ưu, phù hợp nhất với yêu cầu cụ thể của công trình bạn, đồng thời cam kết một trải nghiệm dịch vụ chuyên nghiệp và tận tâm.

Liên hệ với chúng tôi ngay để được hỗ trợ:

Xem thêm:

• Đừng mua thép khi bạn chưa biết những điều này
• Giải đáp 1 bó thép bao nhiêu cây chi tiết và chính xác
• 1kg sắt phi 8 dài bao nhiêu mét? Công thức và bảng tra TCVN

Bài viết này giải mã toàn diện thép Q345 – loại thép kết cấu hợp kim thấp cường độ cao theo tiêu chuẩn GB/T1591. Chúng tôi đã đi sâu vào phân loại các cấp Q345A-E, phân tích chi tiết thành phần hóa học, các đặc tính cơ lý quan trọng như giới hạn chảy, độ bền kéo, độ dai va đập, cùng những ứng dụng thực tế phổ biến trong xây dựng và chế tạo cơ khí.

Nếu bạn cần thêm thông tin hoặc hỗ trợ chi tiết hơn, hãy liên hệ với chúng tôi qua website trungdungsteel.com hoặc hotline 0916205216 để được giải đáp nhanh chóng và tận tình. Chúng tôi luôn sẵn sàng đồng hành cùng bạn!
