Phi là gì? 1 phi bằng bao nhiêu cm? Cách quy đổi chính xác

Phi (Ø) là một ký hiệu quen thuộc trong xây dựng và cơ khí, dùng để chỉ đường kính của các loại ống thép, thép tròn và nhiều chi tiết kim loại khác. Hiểu đúng phi là gì, 1 phi bằng bao nhiêu cm và cách chọn đúng kích thước sẽ giúp chủ đầu tư, kỹ sư và nhà thầu tối ưu chi phí, đảm bảo an toàn và độ bền cho công trình.

Những điểm chính

• Phi (ø) là đường kính ngoài danh nghĩa của ống, đơn vị tính mặc định là milimet (mm).
• Cách ký hiệu và cách đọc phi đơn giản để thuận tiện trong quá trình mua hàng.
• Quy tắc quy đổi nhanh và bảng quy đổi phi sang mm, cm, inch và DN.
• Cách đo chuẩn nhất là đo đường kính ngoài bằng thước kẹp.
• Phân biệt rõ phi (OD), DN (Kích thước danh nghĩa) và Inch để chọn van và phụ kiện khớp với nhau.
• Ứng dụng các loại phi trong thực tế.
• Giải đáp các thắc mắc thường gặp về phi.
• Giới thiệu Trung Dũng Steel là nơi cung cấp đầy đủ các loại ống có đa dạng các loại phi.

Phi là gì trong cơ khí, xây dựng, ống nước?

Định nghĩa đơn giản về phi trong hệ thống đường ống

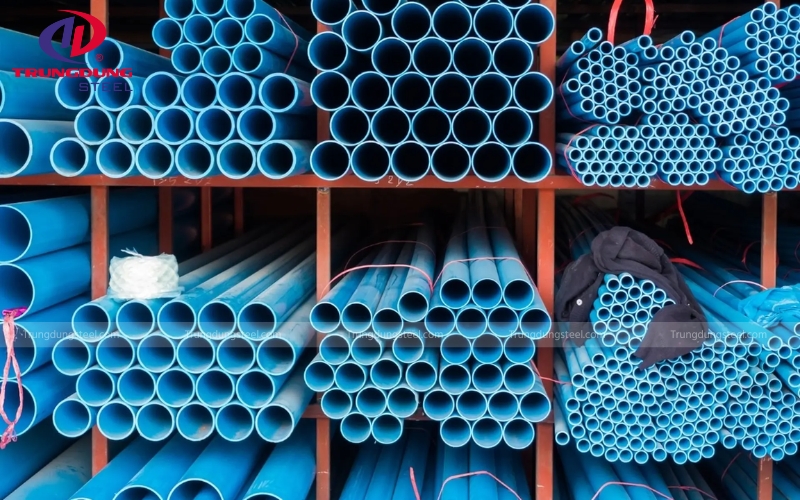

Phi (ký hiệu ø) là cách gọi quy ước chỉ đường kính ngoài danh nghĩa (gần đúng) của các chi tiết tròn như ống nước, ống thép, ống nhựa, thanh tròn,… và đơn vị tính phổ biến là milimet (mm). Trong các lĩnh vực cơ khí, xây dựng và hệ thống đường ống, khi thợ nói “ống phi 21”, “ống phi 27”, điều này có nghĩa là ống đó có đường kính ngoài xấp xỉ 21mm hoặc 27mm.

Phân biệt phi với những nghĩa khác để tránh nhầm lẫn

Trong toán học hay vật lý, ký hiệu φ (phi) còn có thể biểu thị thêm cho các đại lượng/giá trị khác như góc pha, từ thông hoặc số tỉ lệ vàng. Tuy nhiên, trong bài viết này và thực tế thi công điện nước, chúng ta tuyệt đối không bàn đến các ý nghĩa đó.

Trong phạm vi cơ khí, xây dựng và thi công điện nước, phi được hiểu là ký hiệu kích thước đường kính (thường là đường kính ngoài danh nghĩa) của các chi tiết hình trụ tròn như ống thép, ống nhựa, thanh tròn,…

Ký hiệu phi và cách đọc kích thước phi ống

Các ký hiệu thường gặp của phi trong bản vẽ và trên ống

Bạn sẽ gặp hai nhóm cách ghi kích thước đường kính:

• Ký hiệu hình học Ø (có thể hiển thị dưới dạng φ/Φ tùy font) dùng trên bản vẽ và catalogue để chỉ đường kính.
• Các chữ viết tắt OD, ID, DN,… dùng kèm để phân biệt đường kính ngoài, đường kính trong, đường kính danh nghĩa.

Ví dụ trên thực tế:

• Trên thân ống nhựa, bạn sẽ thấy dòng chữ in chìm hoặc nổi: PVC-U ø21 (nghĩa là ống nhựa uPVC đường kính ngoài 21mm).
• Trong bản vẽ thiết kế nhà: Ký hiệu ø34 cạnh một đường tròn biểu thị lỗ khoan hoặc ống chờ có đường kính 34mm.

Cách đọc phi 21, phi 27, phi 34,… trong thực tế

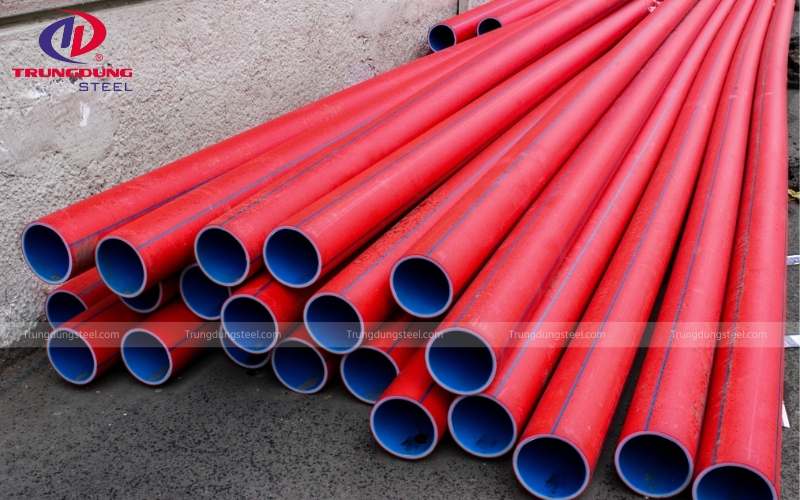

Khi nói đến kích thước ống theo phi, người ta thường gọi rất đơn giản. Chẳng hạn như ống có đường kính 21mm sẽ được gọi là ống phi hai mươi mốt, ống đường kính 27mm sẽ được gọi là ống phi hai mươi bảy. Khi ra cửa hàng điện nước, bạn chỉ cần nói “bán cho mình 2 mét ống phi 21” là người bán sẽ hiểu đó là loại ống có đường kính 21mm, không cần phải nói đầy đủ “đường kính 21 milimet”.

Cách đo phi ống nước, ống thép đơn giản và chính xác

Dụng cụ thường dùng để đo phi ống

Để xác định kích thước ống, bạn cần một trong các dụng cụ sau:

• Thước kẻ hoặc thước cuộn: Dành cho việc đo nhanh, độ chính xác tương đối, phù hợp với chủ nhà.

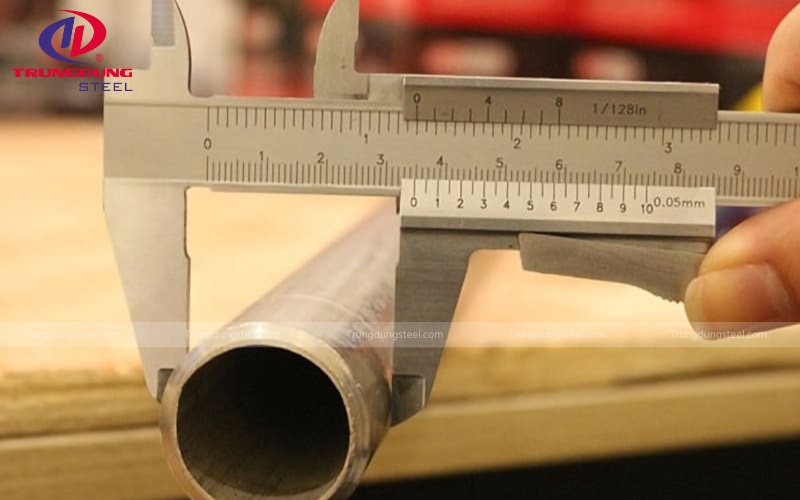

• Thước cặp (Thước kẹp/Caliper): Dụng cụ chuyên dụng của thợ cơ khí, cho độ chính xác cực cao (đến 0,1mm).

Hướng dẫn 3 bước đo phi ống nước cho người không chuyên

Bước 1: Bạn cần tìm đoạn ống tròn đều, bề mặt phẳng và tránh đo tại các vị trí móp méo, có ren nối hoặc đoạn nối phình to (đầu loe). Nếu ống cũ bị bám vôi vữa, bạn hãy cạo sạch nhẹ nhàng.

Bước 2: Đặt thước và đo đường kính ngoài:

• Dùng thước kẻ/thước cuộn: Bạn đặt thước vuông góc với trục ống và quan sát kỹ khoảng cách từ mép ngoài cùng bên trái sang mép ngoài cùng bên phải.
• Dùng thước kẹp: Bạn mở ngàm thước, kẹp nhẹ vào hai bên thành ống. Đọc chỉ số trên màn hình hoặc vạch chia.

Bước 3: Đọc kết quả theo đơn vị mm. Lưu ý rằng ống thực tế có thể có sai số sản xuất.

• Đo được khoảng 21mm – 21.5mm → Chọn phi 21.
• Đo được khoảng 26.8mm – 27.2mm → Chọn phi 27.
• Đo được khoảng 33.5mm – 34mm → Chọn phi 34.

Lưu ý: Đây là khoảng tham khảo, kích thước thực có thể lệch nhẹ tùy tiêu chuẩn và vật liệu.

Lưu ý khi đo ống đã lắp đặt hoặc cắt rời

Trong trường hợp ống đã lắp cố định sát tường hoặc nằm trong góc khuất không thể kẹp thước đo đường kính thì bạn có thể dùng phương pháp đo chu vi như sau:

1. Dùng thước dây mềm (hoặc sợi dây) quấn một vòng quanh ống.
2. Đo chiều dài đoạn dây đó (đây là Chu vi – C).
3. Tính đường kính (D) theo công thức: D = C / 3,14.

Ví dụ: Bạn đo chu vi được khoảng 85mm. Sau đó, tính toán: 85 / 3,14 ≈ 27,07 mm. Kết luận đây là ống phi 27.

Bảng quy đổi phi sang mm, cm, inch và DN

Nguyên tắc quy đổi cơ bản

Trong thực tế, con số sau ký hiệu phi thường được hiểu là đường kính ngoài danh nghĩa tính bằng mm:

• Phi 6 (6mm) = 0.6 cm.
• Phi 60 (60mm) = 6,0 cm.
• Phi 114 (114mm) = 11,4 cm.

Bảng quy đổi phi (mm) sang DN và inch danh nghĩa

Các giá trị phi (mm), DN và inch trong bảng dưới đây là kích thước danh nghĩa, dùng để lựa chọn chủng loại ống, đường kính thực tế có thể khác đôi chút tùy tiêu chuẩn và độ dày thành ống:

Phân biệt phi, DN, inch và mm khi chọn ống và phụ kiện

Phi là gì trong mối liên hệ với DN và inch

Nhiều người lầm tưởng DN15 là đường kính 15mm, nhưng thực tế không phải vậy:

• Phi (ø): Cho bạn biết kích thước thực tế bề ngoài (đường kính ngoài) của ống (mm).
• DN và Inch: Là tên gọi quy ước (danh nghĩa) để các nhà sản xuất van, ống và phụ kiện thống nhất với nhau. DN được định nghĩa là đường kính danh nghĩa, thường gần với đường kính trong danh nghĩa của ống, nhưng không trùng hoàn toàn với kích thước đo thực.

Vì vậy khi chọn ống và van, phi cho bạn biết ống to nhỏ bao nhiêu theo mm, còn DN và inch là cách ghi kích cỡ tiêu chuẩn trên catalog để chọn đúng van, co, tê, bích tương thích.

Cách tránh nhầm lẫn khi đọc phi, DN, inch trên sản phẩm

Tình huống: Ống nước đo được là 27mm (Phi 27) nhưng ra tiệm mua van thì người bán đưa cái van ghi 3/4″ (ba phần tư inch). Liệu có lắp vừa không? Câu trả lời là vừa. Để tránh mua nhầm, hãy làm theo quy trình sau:

1. Đo ống hiện tại: Ví dụ đo được phi 21.
2. Tra bảng quy đổi: phi 21 tương ứng với DN15 và 1/2″.
3. Mua phụ kiện: Tìm mua van/cút nối có ghi chữ 1/2″ hoặc DN15.

Ứng dụng của phi trong lựa chọn ống, van và phụ kiện đường ống

Vì sao phải hiểu phi khi thi công và sửa chữa hệ thống đường ống

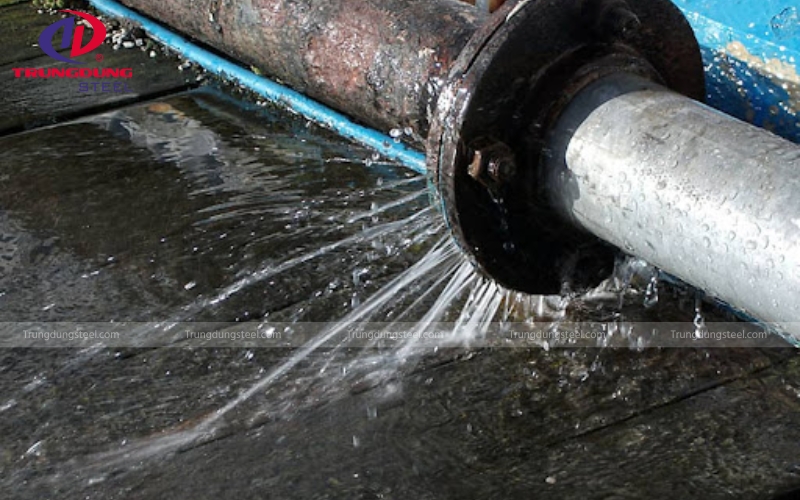

Nếu không xác định đúng kích thước phi của ống và phụ kiện, việc lắp đặt rất dễ gặp trục trặc: mua nhầm cỡ, ren không ăn khớp, phải tháo ra đi đổi hoặc bỏ luôn phụ kiện, làm tăng chi phí và kéo dài thời gian thi công. Ví dụ, ống đang dùng là phi 21 (tương đương khoảng 1/2″) nhưng lại chọn van 3/4″, kích thước ren khác nhau nên không thể siết kín.​

Trong nhiều trường hợp, người dùng cố khắc phục bằng cách quấn thật dày băng tan, bơm keo hoặc tác động lực để ép phụ kiện sai cỡ vào đầu ống, cách làm này dễ tạo khe hở, nhanh xuống cấp và gây rò rỉ sau một thời gian ngắn sử dụng, nhất là khi áp lực nước thay đổi. Các điểm rò rỉ không chỉ gây thất thoát nước, tăng chi phí sửa chữa mà còn làm gián đoạn quá trình thi công hoặc vận hành hệ thống, buộc phải dừng nước để thay lại đúng loại ống, van, co, tê tương thích.​

Một số ứng dụng thực tế sử dụng phi trong công trình

Để dễ hình dung hơn vai trò của “phi” trong thực tế, dưới đây là một số cỡ thép tròn phổ biến và ứng dụng tương ứng trong công trình xây dựng:

• Thép phi 6 (ɸ6): Thép tròn thường được dùng làm móc nối, chi tiết neo giữ giữa các bộ phận kết cấu thép, hỗ trợ cố định trong quá trình đổ bê tông, tạo khung cho các công trình nhỏ như nhà cấp 4 và gia công thành các chi tiết nhỏ phục vụ thi công xây dựng.

• Thép phi 8 (ɸ8): Loại thép này thường được dùng làm lưới gia cường cho sàn và nền móng, giúp phân tán lực hiệu quả, đồng thời ứng dụng nhiều trong công trình dân dụng khi đổ dầm, đổ sàn hoặc làm khung cho các hạng mục phụ trợ.

• Thép phi 10 (ɸ10): Loại thép này thường được dùng cho các cấu kiện chịu lực chính như cột, dầm, sàn trong nhà ở và phù hợp với các công trình hạ tầng giao thông quy mô vừa như một số hạng mục cầu đường.

• Thép phi 12 – 32 (ɸ12 – ɸ32):

  • Phi 12 – Phi 16: Loại thép này thường được dùng làm dầm và cột chịu lực chính trong các công trình dân dụng, đặc biệt là nhà ở cao tầng.

  • Phi 18 – Phi 32: Loại thép này thường được dùng cho các công trình quy mô lớn hơn như cầu đường, nhà máy thủy điện và nhiều hạng mục công nghiệp khác.

• Thép phi đặc biệt (Phạm vi từ ɸ25 đến ɸ32): Loại thép này thường được dùng cho các dự án công nghiệp yêu cầu kỹ thuật cao như cầu cảng, nhà máy thủy điện và các bộ phận chịu lực chính của công trình lớn, đặc biệt phù hợp với khu vực có tải trọng tập trung lớn và cần độ bền, tuổi thọ kết cấu cao.

Trung Dũng Steel: Nơi cung cấp thép các loại phi uy tín tại Việt Nam

Việc lựa chọn đúng kích thước phi, tuân thủ tiêu chuẩn kỹ thuật và áp dụng phương pháp gia công chính xác là yếu tố then chốt để đảm bảo chất lượng và độ bền cho các hạng mục kết cấu thép trong công trình. Trong thực tế, điều này đòi hỏi một đơn vị vừa hiểu sâu về quy cách các loại thép (thép tròn trơn, thép ống, thép tấm,…) vừa có kinh nghiệm cung ứng và đồng hành cùng dự án từ khâu tư vấn đến giao hàng.

Với hơn 30 năm hoạt động, Trung Dũng Steel không chỉ cung cấp đa dạng chủng loại thép theo đúng tiêu chuẩn phi, đáp ứng yêu cầu chịu lực khác nhau. Không chỉ vậy, chúng tôi còn tham gia nhiều dự án quy mô lớn để chủ đầu tư yên tâm về nguồn vật tư ổn định, xuất xứ rõ ràng và dịch vụ hỗ trợ kỹ thuật trong suốt vòng đời công trình.

Liên hệ với chúng tôi ngay để được hỗ trợ:

Câu hỏi thường gặp (FAQ)

Phi trên ống có phải lúc nào cũng đúng với kích thước thực tế không?

Không hoàn toàn tuyệt đối. Ký hiệu phi trên ống là kích thước danh nghĩa. Kích thước đo thực tế có thể chênh lệch một chút do dung sai sản xuất, độ dày thành ống (SCH) hoặc lớp sơn phủ. Tuy nhiên, sự chênh lệch này phải nằm trong tiêu chuẩn cho phép và bạn vẫn dùng số danh nghĩa (21, 27, 34…) để mua phụ kiện bình thường.

Nên ưu tiên dùng phi, DN hay inch khi trao đổi với nhà cung cấp?

Nếu bạn làm việc với thợ điện nước hoặc mua lẻ tại cửa hàng, hãy dùng Phi (Phi 21, Phi 27,…). Nếu bạn làm việc với nhà cung cấp van công nghiệp hoặc thiết bị nhập khẩu thì hãy dùng DN hoặc Inch (DN15, 1/2″,…) để đảm bảo tính chuyên nghiệp và chính xác theo catalog.

Nên bảo dưỡng hệ thống ống theo phi như thế nào?

Với các đoạn ống phi nhỏ, bạn nên kiểm tra định kỳ nguy cơ tắc nghẽn do cặn bẩn hoặc rỉ sét vì tiết diện dòng chảy hạn chế hơn. Các đoạn ống phi lớn cần chú ý mối nối, mặt bích và van khóa, đảm bảo siết chặt, không rò rỉ và phù hợp tiêu chuẩn áp lực làm việc của hệ thống.

Xem thêm:

• Bảng tra thép hình H tiêu chuẩn, chi tiết và thông dụng
• Thép phi 8 là gì? Đặc điểm, trọng lượng và giá thép phi 8
• Thép hình V là gì? Tiêu chuẩn, đặc điểm và tính ứng dụng

Kết luận

Việc nắm rõ khái niệm phi, các cách quy đổi và ứng dụng theo từng hạng mục kết cấu là bước quan trọng để lựa chọn đúng chủng loại thép và kích thước. Với vai trò là đơn vị cung cấp thép xây dựng và thép công nghiệp lâu năm, Trung Dũng Steel sẵn sàng đồng hành từ khâu tư vấn kích thước phi, lựa chọn thép phù hợp đến cung ứng vật tư ổn định cho mọi quy mô dự án, giúp công trình đạt tuổi thọ và hiệu quả sử dụng tối ưu.
